Abmessungen nahtloser Edelstahl-Rohrbogen nach EN 10253-4/A in drei Ausführungen: 90° Typ 3D, 90° Typ 2D (r ≈ 1,0 × Innendurchmesser) und 45° Typ 3D. Bezeichnungen: D - Außendurchmesser, s - Wandstärke, r - Biegeradius (mm). Klappen Sie die Tabelle des gewünschten Bogentyps auf, um alle verfügbaren Maßkombinationen zu sehen.
So verwenden Sie die Maßtabellen
Diese Seite enthält die Abmessungen nahtloser Edelstahl-Rohrbogen nach EN 10253-4/A in drei Ausführungen: 90°-Bogen mit Radius 3D (von 12 bis 168,3 mm), 90°-Bogen mit Radius 2D (von 21,3 bis 273 mm) und 45°-Bogen mit Radius 3D (von 12 bis 323,9 mm). Jede Zeile ist eine verfügbare Kombination: Außendurchmesser D, Wandstärke s und Biegeradius r; die Tabelle der 45°-Bogen enthält zusätzlich die Maßtoleranz.
Stimmen Sie bei der Auswahl des Bogens D und s auf das Rohr ab, mit dem er stumpfgeschweißt wird - Außendurchmesser und Wandstärke des Formstücks sollten den Rohrabmessungen entsprechen, damit die Schweißnahtflanke eben bleibt und die Strömung ungestört ist.

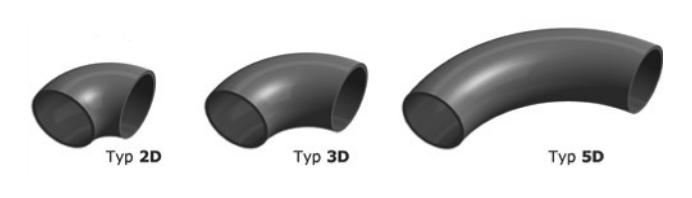

Typ 2D oder 3D - welcher Radius passt
Die Typbezeichnung bezieht sich auf den Biegeradius des Bogens. Bei 2D-Bogen entspricht der Biegeradius ungefähr dem Innendurchmesser des Rohres (r ≈ 1,0×d) - der Bogen ist eng und kompakt, was den Einbau bei beengten Platzverhältnissen erleichtert. 3D-Bogen haben einen deutlich größeren Radius - die Strömungsumlenkung ist sanfter, was geringeren hydraulischen Widerstand, weniger Turbulenz und langsamere Wanderosion im Bogenbereich bedeutet.
In der Praxis: wo der Platz zählt - 2D; wo Strömung, abrasive Medien, hohe Geschwindigkeiten oder mechanische Rohrleitungsreinigung (Molchen) zählen - 3D. 45°-Bogen dienen sanften Richtungsänderungen der Trasse; zwei zusammengefügte 45°-Bogen ergeben eine 90°-Umlenkung mit einem längeren, sanfteren Bogen als ein einzelner 90°-Bogen.
EN 10253-4 - Rohrbogen zum Einschweißen
Die Norm EN 10253-4 umfasst Formstücke zum Einschweißen aus austenitischen und austenitisch-ferritischen (Duplex-) Edelstählen. Sie legt Abmessungen, Fertigungstoleranzen, Werkstoffanforderungen und Prüfungen fest. Die Bogen in den Tabellen sind in Bauart A dieser Norm ausgeführt (reduzierter Ausnutzungsgrad - in Druckberechnungen wird ein Bogen der Bauart A konservativ behandelt). Die Formstücke werden mit Abnahmeprüfzeugnis 3.1 nach EN 10204 geliefert und erfüllen u. a. die Anforderungen von AD 2000 W2/W10 sowie HP 7/3 und HP 8/3.
Nahtlose Formstücke - aus nahtlosem Rohr geformt - haben keine Längsschweißnaht und damit keine geschwächte Zone im Nahtbereich. Die Standard-Katalogwerkstoffe sind die stabilisierten austenitischen Stähle 1.4541 (321) und 1.4571 (316Ti); auf Anfrage sind auch 1.4462 (Duplex), 1.4539 und 1.4841 erhältlich. Die genaue Verfügbarkeit der Werkstoffe für einzelne Abmessungen finden Sie bei den Produkten im Shop.
Fertigungstoleranzen nach EN 10253-4
90°-Bogen (Typ 2D und 3D)
| Wymiar | Tolerancja |
|---|---|
| [D] Außendurchmesser | ± 1,0 % oder ± 0,5 mm* (Toleranzklasse EN D2) |
| [r] Biegeradius | D ≤ 219,1 mm: ± 2,0 mm; D ≤ 762 mm: ± 5,0 mm |
| [T] Wandstärke | −12,5 % / +15 % |

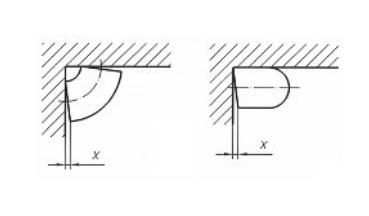

| [X] Rechtwinkligkeit, Fluchtung | 1 % des Außendurchmessers oder 1 mm* |
45°-Bogen
| Wymiar | Tolerancja |
|---|---|
| [D] Außendurchmesser | ± 1,0 % oder ± 0,5 mm* (Toleranzklasse EN D2) |
| [r] Biegeradius | D ≤ 219,1 mm: ± 3,0 mm; D ≤ 762 mm: ± 5,0 mm |
| [H] Mitte-Ende-Maß | D ≤ 219,1 mm: ± 2,0 mm; D ≤ 762 mm: ± 5,0 mm |
| [T] Wandstärke | −12,5 % / +15 % |
| [X] Rechtwinkligkeit, Fluchtung | 1 % des Außendurchmessers oder 1 mm* |
* es gilt der größere Wert
Häufig gestellte Fragen
Was ist der Unterschied zwischen einem 2D- und einem 3D-Bogen?
Der Unterschied liegt im Biegeradius: Beim 2D-Bogen entspricht der Biegeradius ungefähr dem Innendurchmesser des Rohres (r ≈ 1,0×d), beim 3D-Bogen ist er deutlich größer. Ein 2D-Bogen ist kompakter und braucht weniger Einbauraum; ein 3D-Bogen lenkt die Strömung sanfter um - geringerer Strömungswiderstand, weniger Turbulenz und langsamere Wanderosion im Bogen.
Wann werden 45°-Bogen statt 90°-Bogen eingesetzt?
45°-Bogen dienen sanften Richtungsänderungen der Trasse - z. B. beim Umgehen von Hindernissen, bei schräg geführten Rohrleitungen oder überall dort, wo ein voller rechter Winkel den Widerstand unnötig erhöhen würde. Zwei zusammengefügte 45°-Bogen ergeben eine 90°-Umlenkung mit einem längeren, sanfteren Bogen als ein einzelner 90°-Bogen - eine in Anlagen mit großen Durchflüssen gern genutzte Lösung.
Wie stimme ich den Bogen auf das Rohr ab?
Stimmen Sie Außendurchmesser D und Wandstärke s des Bogens auf das Rohr ab, mit dem er verschweißt wird. Beim Stumpfschweißen müssen beide Teile an der Fügestelle übereinstimmende Abmessungen haben - ein Wandstärkenunterschied erschwert eine einwandfreie Naht und stört die Strömung. Hat Ihr Rohr die Abmessung 48,3 × 3,2 mm, wählen Sie einen Bogen 48,3 × 3,2 mm im benötigten Radiustyp.
Was bedeuten die Spalten D, s und r in den Tabellen?
D ist der Außendurchmesser des Bogens (identisch mit dem Rohrdurchmesser), s die Wandstärke und r der auf die Bogenachse bezogene Biegeradius. In der Tabelle der 45°-Bogen gibt die Spalte Toleranz r zusätzlich die Maßtoleranz für den jeweiligen Durchmesser an. Alle Maße sind in Millimetern angegeben.
Warum nahtlose statt geschweißter Bogen?
Ein nahtloser Bogen wird aus nahtlosem Rohr geformt und hat keine Längsschweißnaht - also keine Zone mit potenziell geringerer Festigkeit und Korrosionsbeständigkeit. In Druckanlagen und bei aggressiven Medien bedeutet die fehlende Naht ein geringeres Risiko: keine Wärmeeinflusszone und keine möglichen Nahtfehler im Bogen, wo die Spannungen am größten sind.
Sind die Bogen im Werkstoff 316L erhältlich?
Die Standard-Katalogwerkstoffe sind 1.4541 (321) und 1.4571 (316Ti) - eine titanstabilisierte Variante von 316 mit einer Korrosionsbeständigkeit nahe 1.4404. Auf Anfrage sind auch 1.4462 (Duplex), 1.4539 und 1.4841 erhältlich. Die Verfügbarkeit eines bestimmten Werkstoffs für eine Abmessung können Sie auf der Produktseite im Shop prüfen; bei größeren Mengen ist auch eine Fertigung auf Bestellung möglich.
