Glatter Flansche

Glatter Flansche – was ist das?

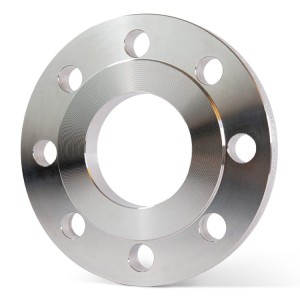

Glatter Flansche sind Flansche mit einer flachen, glatten Dichtfläche (plain face / flache Dichtfläche). Im Unterschied zu erhöhten Dichtflächen (raised face) oder Ringdichtflächen (RTJ) liegt die Dichtung bei glatten Flanschen eben an und bildet eine ebene Verbindung zwischen Rohrstücken, Armaturen oder Behältern. Typische Bauformen (z. B. Blind-, Los-, Ansatz- oder Schweißflansche) können als glatte Variante ausgeführt werden.

Materialien: welche Stähle kommen zum Einsatz

In unserem Shop werden glatte Flansche ausschließlich aus nichtrostenden, säurebeständigen oder hitzebeständigen Stählen angeboten. Gängige Werkstoffe sind:

• AISI 304 / EN 1.4301 (auch X5CrNi18‑10): universeller, nichtrostender austenitischer Stahl für allgemeine Anwendungen.
• AISI 316 / EN 1.4401 und AISI 316L / EN 1.4404 (X2CrNiMo17‑12‑2): säure- und chloridbeständiger, häufig im maritimen Bereich und in der chemischen Industrie.
• ferritische Stähle wie AISI 430 (EN 1.4016, X6Cr17): ferritisch, magnetisch und geeignet für weniger korrosive Umgebungen.
• Hitzebeständige Sorten (z. B. AISI 309, AISI 310): für Anwendungen mit erhöhten Temperaturen, z. B. in Industrieöfen oder Abgasleitungen.

Zusätzlich liefern wir Flansche in verschiedenen Oberflächenzuständen (geschliffen, gebeizt, passiviert), die die Korrosionsbeständigkeit und das Aussehen beeinflussen.

Einsatzgebiete und Branchen

Glatter Flansche werden in sehr vielen Bereichen eingesetzt:

• Sanitär, Lebensmittel- und Pharmaindustrie: ebene Dichtflächen sind bei dichtungsnaher Reinigung und hygienischen Anforderungen vorteilhaft.
• Chemie und Petrochemie: säurebeständige Varianten (z. B. 316/316L) für aggressive Medien.
• Schiffbau und Offshore: hohe Beständigkeit gegen Meerwasser und Korrosion.
• Bau und Anlagenbau: Verbindungen in Heizungs-, Lüftungs- und Rohrleitungssystemen.
• Automobil- und Maschinenbau: dort, wo glatte Dichtflächen eine einfache Montage ermöglichen.
• Heimwerker und Werkstätten: einfache, robuste Lösungen für Garagen- oder Hobbyprojekte.

Die Bandbreite reicht von kleinen, einfachen Rohrverbindungen bis zu großen Industriefittings.

Normen, Druckstufen und Abmessungen

Glatte Flansche entsprechen typischerweise bekannten Normen, z. B. EN 1092‑1 (Europa) oder ANSI/ASME B16.5 (USA). In Europa sind Druckstufen in PN (z. B. PN10, PN16, PN40) üblich, in USA werden Klassen wie Class 150 oder Class 300 verwendet. Maße (Durchmesser, Bohrbild, Außendurchmesser) richten sich nach den jeweiligen Normen und müssen passend zur Rohrleitung und Dichtung gewählt werden.

Vorteile und Auswahlkriterien

• Einfache Dichtung: durch die ebene Fläche lässt sich eine gleichmäßige Druckverteilung erzielen; geeignet für weiche Flachdichtungen (z. B. PTFE, Graphit, Gummi).
• Vielseitigkeit: passend für zahlreiche Rohrsysteme und Materialien.
• Korrosionsschutz durch Auswahl des richtigen Stahls: z. B. 1.4301 für allgemeine Nutzung, 1.4404 für korrosive Umgebungen.

Wichtig bei der Auswahl: Medium (Wasser, Chemikalien, Gas), Temperatur, Druck, Normvorgabe (EN oder ANSI) sowie die passende Dichtungsart.

Einbau, Pflege und Wartung

Bei Montage von glatten Flanschen auf korrekte Ausrichtung, gleichmäßiges Anziehen der Schrauben (Drehmoment und Schraubenmuster) und die geeignete Dichtung achten. Nachträgliche Oberflächenbehandlungen wie Passivieren können die Korrosionsbeständigkeit verbessern. Regelmäßige Sichtkontrolle und gegebenenfalls Nachziehen nach Herstellerangaben verlängern die Lebensdauer.

Für wen sind glatte Flansche geeignet?

Unsere glatten Flansche richten sich an Installateure, Anlagenbauer, Schlosser, Schiffbauer, Planer, Einkäufer in Industrieunternehmen sowie private Heimwerker, die robuste, korrosionsbeständige Verbindungen benötigen. Wir bieten technische Datenblätter und Unterstützung bei der Auswahl passender Werkstoffe (z. B. AISI/EN‑Bezeichnungen) und passenden Normen.

Kurzе zusammenfassung

Glatter Flansche (flache Dichtfläche / plain face) sind vielseitige Verbindungselemente für Rohrleitungen und Behälter. Entscheidend für die richtige Wahl sind Material (z. B. AISI 304 / EN 1.4301, AISI 316/316L / EN 1.4401/1.4404 oder hitzebeständige Sorten), Norm und Einsatzbedingungen (Medium, Druck, Temperatur). Bei Fragen zur passenden Ausführung, Materialwahl oder Normen helfen wir Ihnen gern weiter.
