Vorschweißflansche

Vorschweißflansche — was ist das?

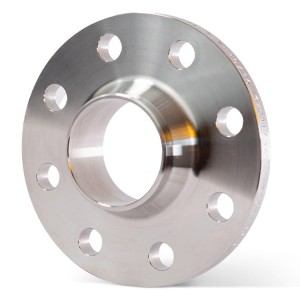

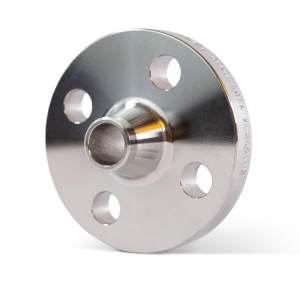

Vorschweißflansche (auch: Vorschweißflansch, butt-weld flange, weld-neck flange) sind Flansche mit einem verlängerten Hals, der mit dem Rohr durch eine Stumpfschweißnaht verbunden wird. Durch den konischen Übergang zwischen Hals und Flanschkopf werden Spannungen gleichmäßig verteilt, weshalb dieser Flansch-Typ besonders geeignet ist für hohe Drücke, thermische Belastungen und kritische Anlagen.

Materialien und werkstoffe

Unsere Vorschweißflansche liefern wir ausschließlich aus rostfreien und säurebeständigen Stählen sowie aus hitzebeständigen Edelstahllegierungen. Typische Werkstoffgruppen sind:

• austenitische edelstähle (z. B. EN 1.4301 / AISI 304) – gute Korrosionsbeständigkeit im allgemeinen Einsatz;
• hochlegierte, säurebeständige edelstähle (z. B. EN 1.4404 / AISI 316L) – verbesserte Beständigkeit gegenüber chloridhaltiger Umgebung und chemischen Medien;
• ferritische edelstähle (z. B. AISI 430) – magnetisch, gute Beständigkeit in bestimmten Anwendungen;
• hitzebeständige legierungen (z. B. Werkstoffe auf CrNi-Basis wie AISI 310/310S) – für erhöhte Betriebstemperaturen.

In technischen Datenblättern nennen wir bei Bedarf EN- oder AISI-/ASTM-Bezeichnungen, damit Sie Materialwahl und Konformität prüfen können.

Normen, ausführungen und technische merkmale

Vorschweißflansche sind nach gängigen europäischen und internationalen Normen verfügbar, z. B. EN 1092-1 (für PN-Flansche) sowie ASME B16.5 / B16.47 (für NPS / class-Flansche) im US-Standard. Wichtige Merkmale, auf die Sie achten sollten:

• Nennmaß: DN (europäisch) bzw. NPS (US-amerikanisch);
• Druckstufe: PN (z. B. PN10, PN16, PN40) oder ASME class (150, 300 …);
• Flanschdichtfläche: raised face (RF), flat face (FF) oder ring type joint (RTJ);
• Schweißausführung: Rohr-zu-Flansch-Stumpfschweißung (butt weld) mit konischem Hals für bessere Spannungsübertragung.

Diese Angaben sind entscheidend für Dichtungsauswahl, Montage und Betriebssicherheit.

Einsatzbereiche und branchen

Vorschweißflansche werden in vielen Branchen eingesetzt, unter anderem:

• verfahrenstechnik und chemieindustrie (Korrosionsbeständigkeit und Dichtheit);
• petrochemie und offshore (hohe Drücke, anspruchsvolle Umgebungsbedingungen);
• kraftwerksbau und energieerzeugung (Temperatur- und Druckbeanspruchung);
• nahrungsmittel- und pharmaindustrie (hygienische Ausführung, Edelstahl 316L);
• ingenieurtechnik, heizungs- und klimatechnik sowie sanitärinstallationen;
• automotive, schiffbau und allgemeiner maschinenbau;
• private und kleine werkstattlösungen (Rohrleitungen, Reparatur- und Sonderanfertigungen).

Zielgruppen sind Anlagenbauer, Rohrleitungsbauer, Schweißfachbetriebe, Instandhaltungsfirmen sowie Einkäufer in Industrie und Handwerk.

Vorteile und typische anwendungen

• Hohe mechanische Festigkeit und sichere Verbindung durch Butt-weld: ideal bei Druckleitungen und kritischen Schweißstellen.
• Gleichmäßige Spannungsverteilung reduziert Kerbwirkung und Rissgefahr.
• Langlebigkeit dank korrosionsbeständiger Werkstoffe, besonders in aggressiven Medien.

Typische Anwendungen sind Rohrleitungen für Flüssigkeiten und Gase, Dampfleitungen, Verbindungsstellen in Reaktoren, Wärmetauschern und Druckbehältern.

Tipps zur auswahl und montage

Beim Kauf und Einsatz von Vorschweißflanschen beachten Sie:

• Material passend zur Medium- und Temperaturbeständigkeit wählen (z. B. 1.4301 für allgemeine Anwendungen, 1.4404 für chloridhaltige Medien).
• Richtige Norm, DN/NPS und Druckklasse angeben.
• Dichtfläche und Dichtungsmaterial (z. B. PTFE, Graphit) entsprechend Medium und Temperatur wählen.
• Schweißnerfahrung und werkstoffgerechte Schweißverfahren sind wichtig (Vorkehrungen gegen Versprödung, Korrosionsanfälligkeit).

Bei Unsicherheiten helfen unsere technischen Datenblätter und unser Beratungsteam gern weiter.

Kontakt und technische unterstützung

Wenn Sie Maße, Werkstoff, Druckstufe oder Normen benötigen oder Sonderanfertigungen wünschen, kontaktieren Sie uns. Wir unterstützen bei der Auswahl des passenden Vorschweißflansches, liefern technische Zeichnungen und Informationen zu Oberflächen, Bearbeitung und Lieferzeiten.

Kurz zusammengefasst

Vorschweißflansche sind robuste, schweißbare Flansche mit konischem Hals, ideal für druck- und temperaturbeanspruchte Rohrverbindungen. In unserem Sortiment finden Sie Varianten aus rostfreiem, säurebeständigem und hitzebeständigem Stahl, passend zu europäischen (DN/PN, EN) und US-amerikanischen (NPS, ASME) Normen. Fragen Sie unsere Experten – wir helfen bei Auswahl, Normabgleich und Bestellung.
